八百通智能綜合管廊光纖電話機廣播系統是光纖電話機與廣播合二為一的綜合通信平臺，即光纖電話機和有線廣播合用一套軟件，合用傳輸光纖，共用光收發器，功能上有互相獨立，互不影響。 綜合管廊光纖電話機廣播系統的供電方式采用就近取電方式，由綜合管廊附近的配電房的AC220V交流電源進行供電，或就近配電箱取電。

八百通智能綜合管廊光纖電話機廣播系統組成與網絡結構

系統組成

綜合管廊光纖電話機廣播系統主要由光纖電話機廣播控制臺、光纖電話機分機、揚聲器、通信光纜和電源電纜等組成： 光纖電話機有線廣播控制臺設備：主要包括操作管理計算機，光纖電話機和廣播系統二合一的控制主機、接警IP電話機、SIP服務器、三層網絡交換機等。

揚聲器：強指向喇叭，功率25W、15W。

通信光纜：傳輸介質采用G.652單模光纜，用1芯光纖利用波分復用方式將相隔的光纖電話機主機串聯成4芯自愈環網，光纖電話機與有線廣播共用一芯光纖傳輸,也可以與原來監控電纜共用光纖傳輸。

電源電纜：規格不同的電力電纜；

系統網絡結構

1. 光網結構；傳輸介質采用G.652單模光纜，用1芯光纖利用波分復用方式將相隔的光纖電話機主機串聯成4芯自愈環網，光纖電話機與有線廣播共用一芯光纖傳輸，構成穩定網絡結構,保證系統的穩定性。

2．廣播分區；光纖電話機系統跟有線廣播系統可在同一時間呼叫，互不干擾，綜合管廊內光纖電話機既可向監控中心通報緊急事件信息，又可在綜合管廊做綜合管廊廣播效果，在監控中心可對廣播進行單個呼叫、片呼、全呼，音量調節、音頻信號由光纖電話機的音頻控制器輸出,廣播功放直接采用RVV電纜線跟強指向喇叭相連。每2個揚聲器為一個分區，每個分區與光纖電話機有唯一的一個地址碼，綜合管廊內15W揚聲器。

3．二級管理方式：光纖電話機可以任意組網，將若干個部位的光纖電話機組成一個統一的光纖電話機二級或多級監控網，實行統一的網絡管理。在上級網管中心可以實現“只監不控”和“又監又控”兩種監管模式。同時維護人員可以通過因特網對各分中心的光纖電話機設備進行遠程維護。

4.廣播控制方式； 由于采用光纖電話機和廣播系統集中控制方式，在綜合管廊中無需敷設從中心到功放的信號電纜， 中心廣播信號通過光纖電話機的傳輸通道控制每個功放，在每個光纖電話機處將信號轉換傳輸給光纖電話機就近的功放。每個功放可驅動1個30W揚聲器或2個20W揚聲器，揚聲器和電纜采用2×1.5規格電纜或類似電纜。

5．廣播錄音；麥克風錄音從控制臺主機直接通過SIP服務器錄音，用數字錄音方式錄音。錄音文件存放在計算機硬盤上。

6．系統供電；綜合管廊光纖電話機和廣播系統的供電方式采用就近取電方式，由由綜合管廊的UPS配電箱引出的電源電纜對光纖電話機分機和廣播功放供電。

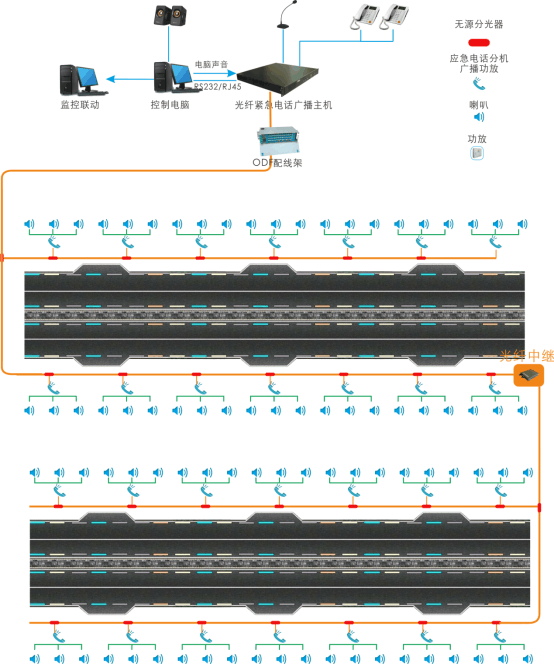

7、系統結構圖；
