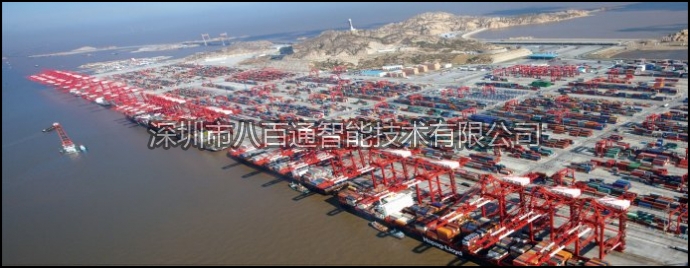

八百通港口內部IP廣播對講系統概述

1）該系統基于VOIP網絡通信技術，相關設備為RJ45接口可以與監控，PLC控制等基于以太網傳輸設備共用傳輸線路與通道，無需要另外布線，增加成本。

2）該系統由核心管理SIP服務器，值班室對講電話,模擬混合網關，前端SIP聲光廣播電話，SIP廣播終端。

3）該系統前端SIP聲光廣播電話與現場攝像頭有聯動條件，啟動通話同時關聯攝像機。

4）該系統能滿足廣播與通話雙重功能，能自動廣播并切換至通話狀態，可以一對一廣播或是一對多群呼廣播，或是定時廣播。

5）該系統可以接入市話電話線或是內部程控交換機系統。

八百通港口內部IP廣播對講相關設備介紹

一）管理端SIP廣播調度服務器KNTD-100

管理端SIP服務器應基于LINUX開發/用戶基于WEB維護，支持對前端設備建立群組，設備狀態查詢，關聯監控畫面，發起會議，組建廣播組等功能，接入到核心以太網交換網絡中，部署在值班室，建議放置一臺。

SIP廣播調度服務器技術指標

功能 功能描述

名稱 KNTD-100

支持接入方式 Ethernet: 10/100M、FXS、FXO、E1

操作系統 LINUX/用戶基于WEB維護

配套終端設備 標準的SIP數字中繼網關：SIP協議中繼網關

標準的SIP模擬網關：SIP協議系列網關

標準SIP話機

SIP軟電話；

硬件回音消除 支持

模擬接口斷電逃生 支持

接口卡熱插拔 支持

模擬阻抗標準 支持全球各種阻抗標準

IP側Protocol 支持SIP2.0，IAX2.

E1側信令 PRI/Q.SIG/R2/No.7

Sip Proxy server 支持(build in)

NAT穿透 支持

Codec G711、G729、G723、h263、h264

FAX T38、T30

DTMF Rfc2833、Sip Info、Inband

CallerID(來電顯示) FSK(bell202、ETSI)/DTMF(After Ring/Before Ring)V32

群振、輪振 支持

代接 支持分組代接功能

呼叫隊列 支持隊列組和分機隊列

呼叫權限管理 支持

Web Management 非常友善的web管理界面

NAT 支持

電話會議 支持多個會議室，參會人數僅受硬件資源的限制

外線組 支持輪詢、隨機、順序三種策略的選線

呼叫路由 支持以時段、主叫/被叫號碼為條件的路由選擇

號碼轉換 支持任意方式的主、被叫號碼轉換

主叫號碼認證 支持

IVR 支持，并且支持多級IVR

彩鈴 支持

錄音 支持通話錄音，會議錄音

計費 支持

話務統計 支持，并且可以生成曲線圖

詳細話單 支持

呼叫前轉 無條件呼叫前轉、無應答呼叫前轉、遇忙呼叫轉移和不在線轉移

呼叫等待 支持

DHCP 支持Client和server方式

QoS 支持語音優先

電源 標配300瓦220V電源，通用115/230伏

機箱 1U機架安裝式機箱

高44.5mm，寬482.6mm，深340mm, 重2-4千克

工作環境 工作溫度 攝氏10度至35度

儲存溫度 攝氏-40度至65度

工作相對濕度 (無冷凝twmax=29C)：20％至80％

最大濕度梯度 每小時10％，工作和非工作條件下。

儲存相對濕度 5％至95％無冷凝

工作振動 5Hz至350Hz時，0.26G，持續2分鐘

儲存振動條件 10Hz至250Hz隨機振動時，1.54Grm，持續15分鐘

工作沖擊 1次41G的沖擊脈沖，最長2毫秒

儲存沖擊 6次71G的沖擊脈沖，最長2毫秒

工作海拔 -16米至3,048米

儲存海拔 -16米至10,600米

產品配置 E1數字卡 支持E1/T1接口 最大支持1-4

SIP廣播調度服務器產品功能

1)調度操作：呼叫、禁話、強插、強拆、代接、監聽、組播、廣播、會議、夜服、IP聯動話機

2) 監控功能：能夠通過圖標顏色和文字指示出用戶狀態：呼叫、振鈴、通話；

3) 呼叫及通話：撥號呼叫、來電接聽、多線路切換；

4) 管理功能：系統管理、分組管理、帳號管理、權限管理、熱線管理。

2. 辦公電話功能

1)內部免費通話；

2)基本電話業務：呼叫轉移、呼叫保持、呼叫駐留、呼叫等待、來電顯示、免打擾等

3)會議功能：多方會議、公共會議室

4)語音信箱、呼叫直入、呼叫限制、組合功能鍵、自動話務員、IVR、用戶分組、振鈴組呼叫記錄、熱線功能、視頻通訊、錄音服務、電話報時、通話話機查詢已接/未接來電、通過話機查詢本機號碼

3. 對講功能

終端只需要按下PTT鍵即可立即進行類似集群呼叫的組呼；在同一個組中的終端可以聽到發起終端的講話。對講功能接續速快，被叫終端自動接聽，提高應對速度。

4. MDS系統特色功能

1）分布式：允許
